課題#7　プレゼントボックスにLEDを追加！

KOOVの作例「プレゼントボックス」に、LEDを1つ追加して、合計4つのLEDを点灯させるカスタマイズに挑戦します！

ハードウェアの拡張とプログラム改良を通じて、ロボットに「見せる楽しさ」を付加し、子どもたちの創造力を刺激するユニークな課題です。

---

チャレンジ課題の一覧はこちら

この課題で学べること

1. LEDの追加と配線：
   LEDを増設し、回路の拡張手順を学びます。
2. 追加のLED制御のプログラミング：
   追加されたLEDを点灯させるロジック設計に挑戦します。
3. ランダムシーケンスの生成と管理：
   追加されたLEDに関する乱数の範囲の拡張や、アルゴリズム調整のポイントを学びます。

作例「プレゼントボックス」とは？

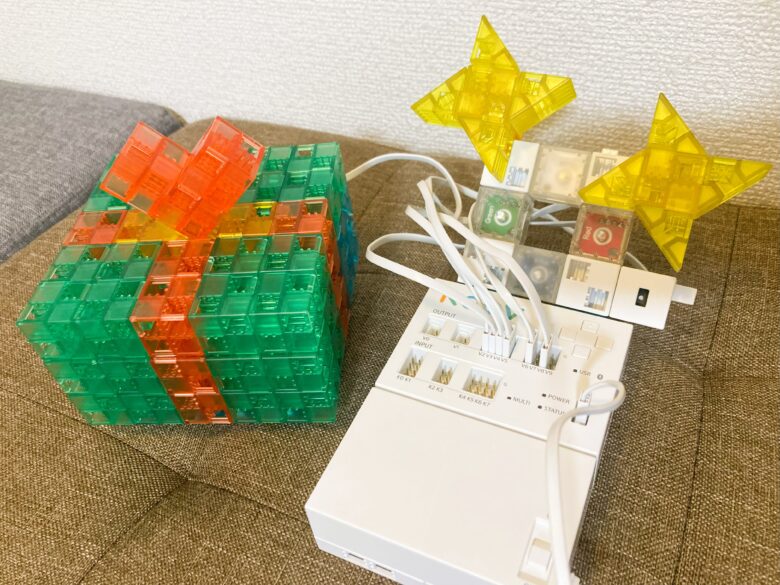

「プレゼントボックス」は、記憶力を試されるギミックつきの知育ロボットです。

LEDが光る順番を覚えて、対応するボタンを同じ順番で押すと、中のふたが「パカッ」と開きます。ゲームのような感覚で楽しめる作例です。

正しく入力すれば蓋が開き、間違えると開かない――というシンプルながら達成感のある仕組みが魅力です。

課題の概要

KOOVの作例「プレゼントボックス」には、左ボタン・上ボタン・右ボタンに対応した3つのLED（緑・白・赤）が搭載されています。

今回、新たに青色のLEDを下ボタンに対応させて追加し、合計4灯で問題の難易度・演出をパワーアップします。

項目	変更前	変更後
使用LED数	3個	4個
遊び方	3つのLEDがランダムに点灯し、 該当する上・左・右ボタンを押す。	4つのLEDがランダムに点灯し、 該当する上・下・左・右ボタンを押す。
LEDとボタンの対応	上ボタン：LED白 左ボタン：LED緑 右ボタン：LED赤	上ボタン：LED白 左ボタン：LED緑 右ボタン：LED赤 下ボタン：LED青

使用するツール

1. KOOVアドバンスキット
   • (作例「プレゼントボックス」を作成できるパーツセット)
2. PC、またはタブレット
   • 『KOOV』アプリをインストールしたもの

ハードウェアの改造

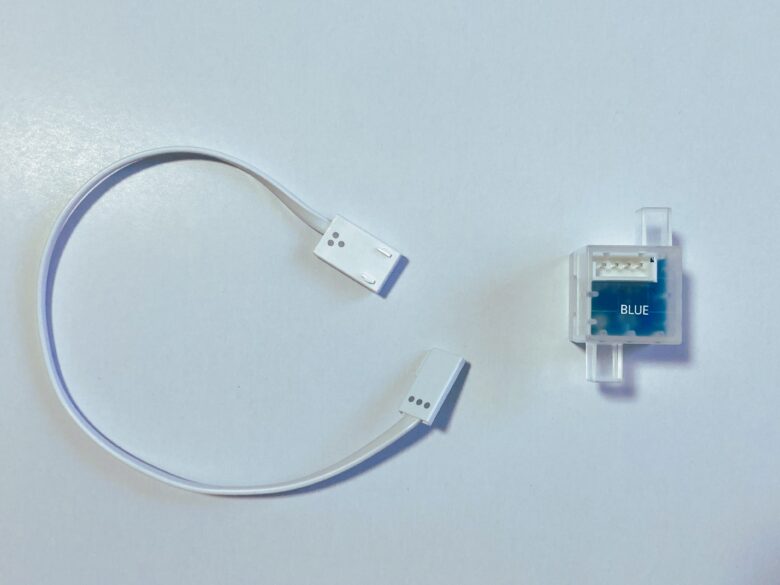

追加パーツ

1. LED青 × 1
2. ３芯ケーブル20cm × 1

改造手順

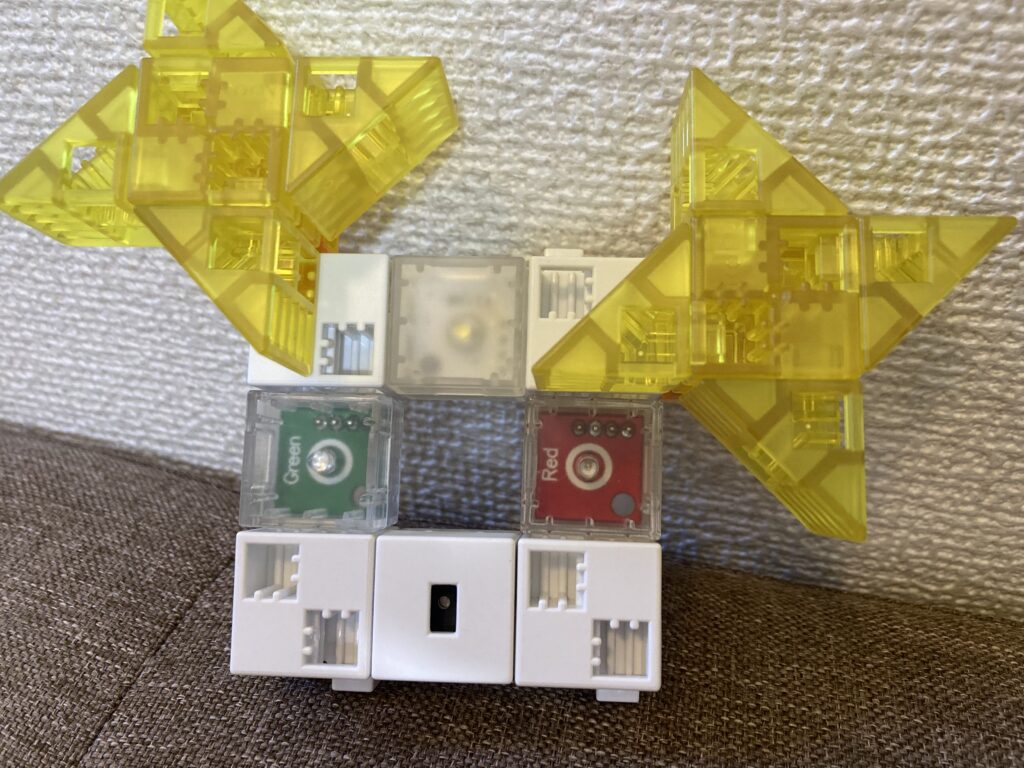

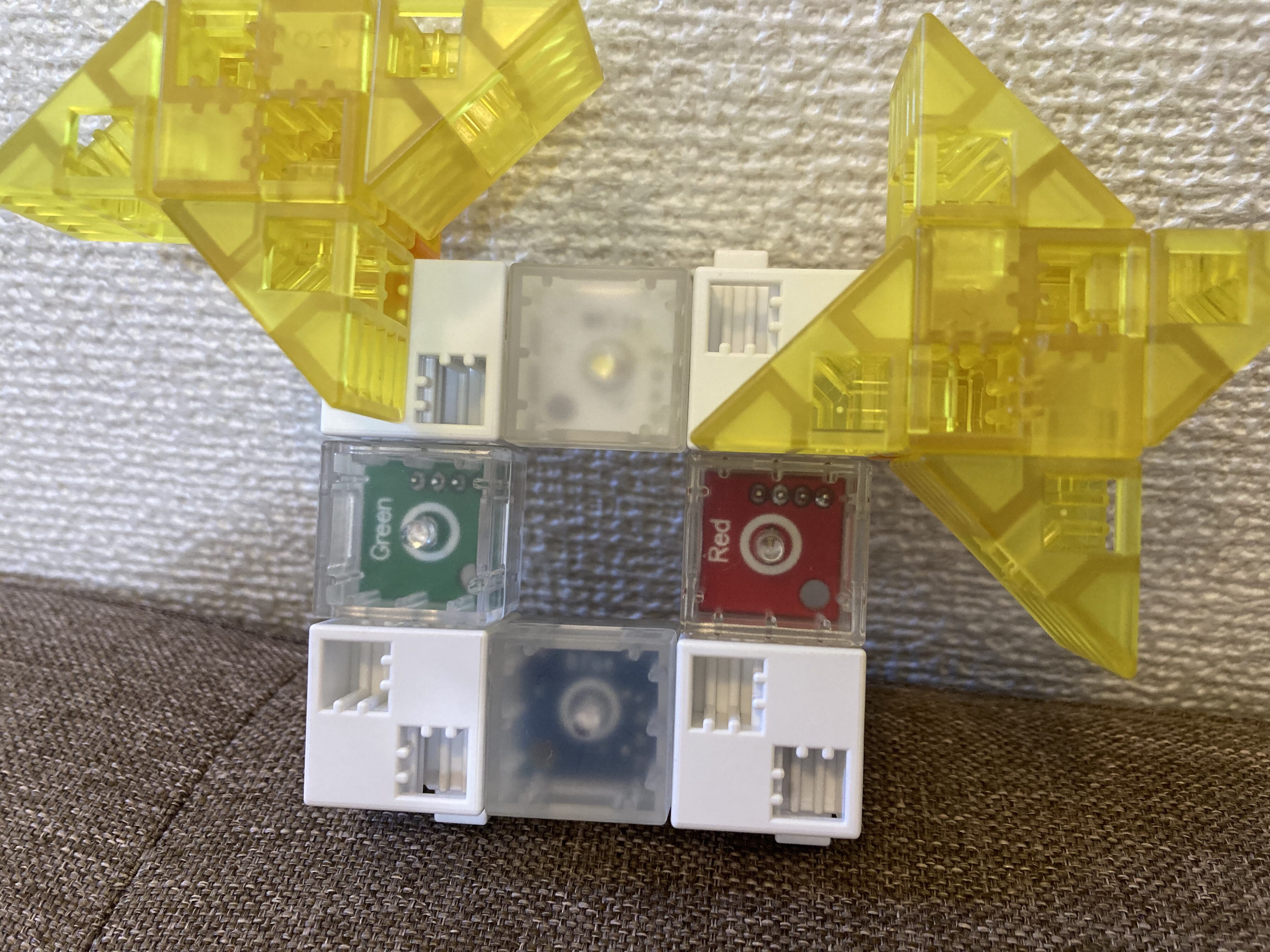

1. プレゼントボックスのLED部分の『ブザー』を取り外し、『LED青』を付け替えます。

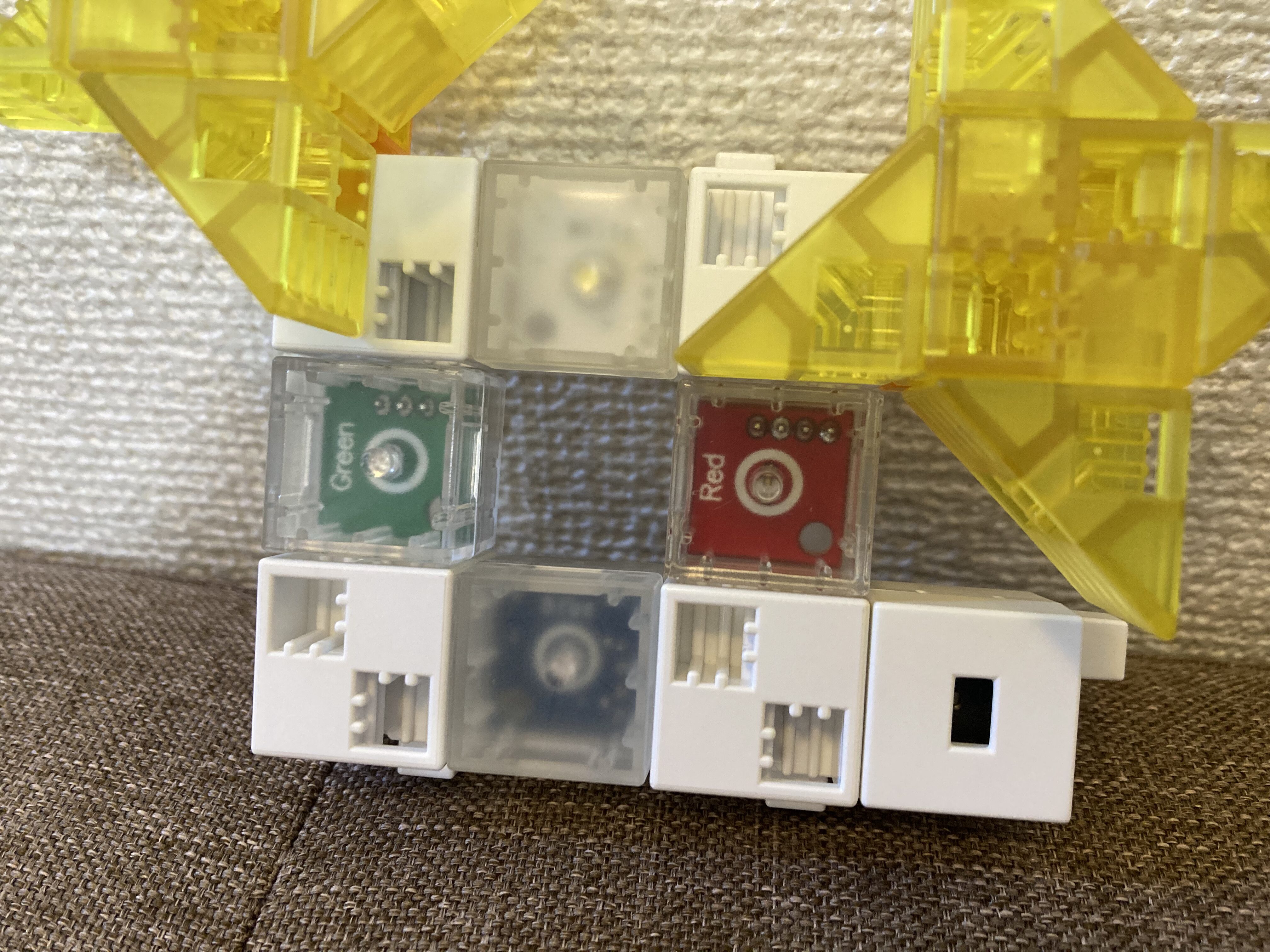

2. 取り外した『ブザー』は、空いている箇所に取り付けます。
   ここでは、右下に取り付けました。

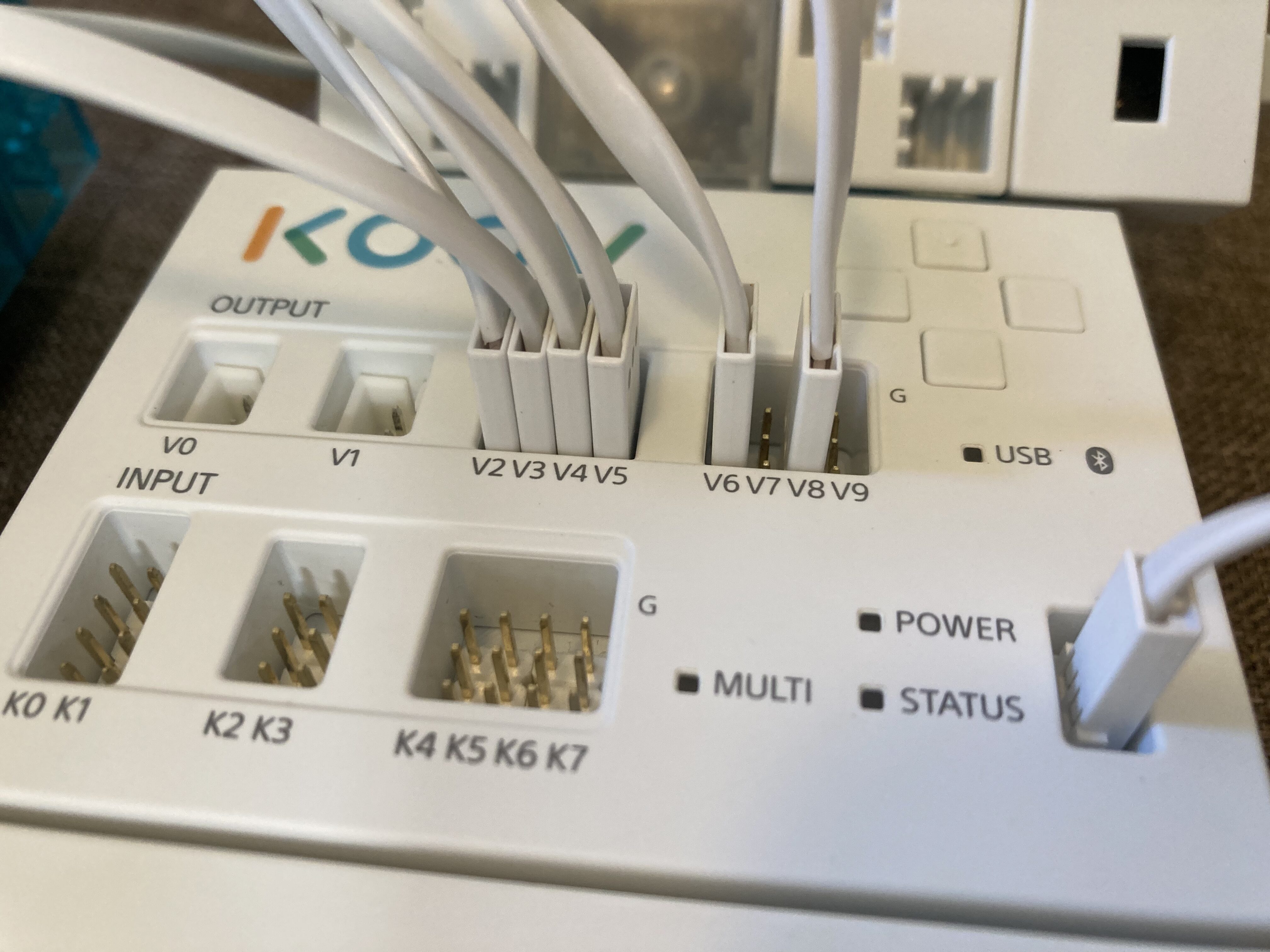

3. LED青に『3芯ケーブル』を接続し、本体の『V5』に接続します。
   ※それ以外の配線は作例通りです

以上で、ハードウェアの改造は完了です。

ソフトウェアの改造
